V oblasti termického prerušenia pri balkónoch, fasádach, stĺpoch a stenách ponúka Schöck produkty, ktoré sú ústavom Passivhaus Institut v nemeckom Darmstadte klasifikované ako „Certifikované komponenty pasívneho domu“.
Veľký prínos k ochrane klímy a úsporám fosílnych zdrojov energie je možné v pozemnom staviteľstve dosiahnuť výstavbou spĺňajúcou štandardy pasívneho domu. Na celom svete neustále pribúda stavieb v pasívnom štandarde.
Tento štandard kladie vysoké požiadavky na kvalitu a energetickú účinnosť budov. Pre splnenie týchto požiadaviek sú nutné príslušné stavebné riešenia, napr. pre elimináciu tepelných mostov. Ústav Passivhaus Insstitut posudzuje energeticky úsporné stavebné produkty, a pokiaľ vyhovuje týmto požiadavkám, získavajú označenie „Certifikované komponenty pasívneho domu“. Tento certifikát pomáha projektantom pri výbere vhodných riešení.

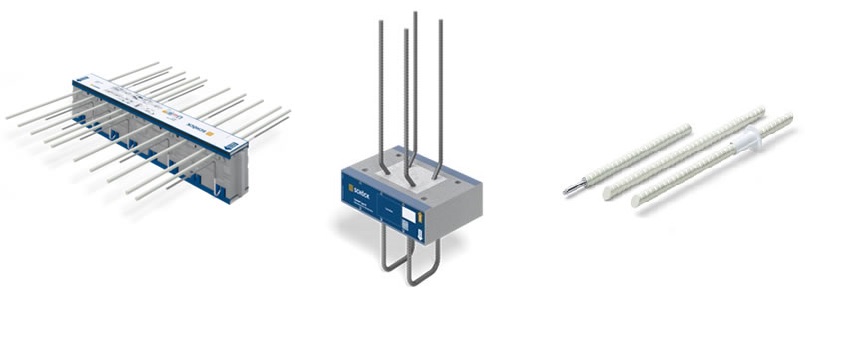

Isokorb® CXT Sconnex® Isolink®
Nosný prvok pre prerušenie tepelného mostu S prvkami Sconnex® typ P, typ Energeticky úsporná alternatíva ku konvenčným
s hrúbkou izolantu 120 mm a nekovovou výstužou pre W a typ M je možné priamo a trvalo priestorovým rebríkom z nerezovej ocele, pre
materiálový prechod betón-betón. termicky prerušiť steny a vystuženie sendvičových a poloprefabrikovan-
stĺpy. ých stien s vloženou tepelnou izoláciou.

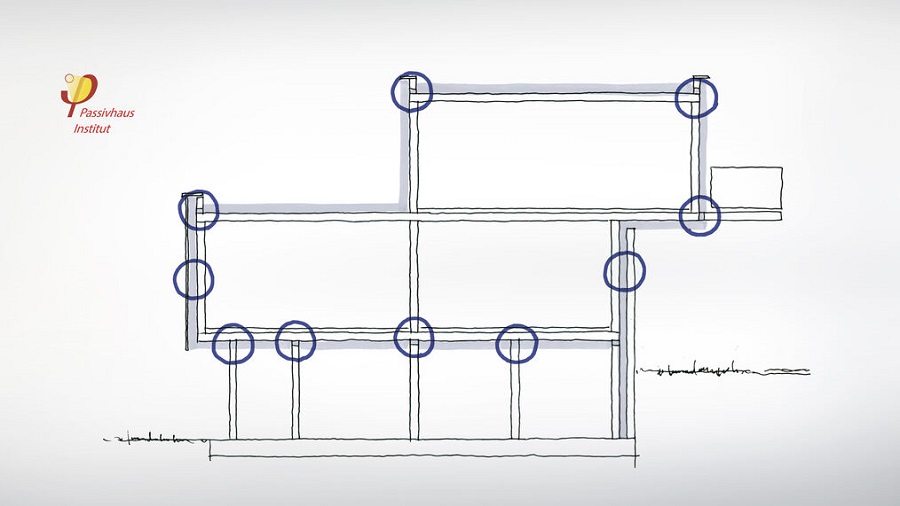

Približne 40% všetkých tepelných mostov v budovách je spôsobených stenami a stĺpmi. Ich podiel na stratách energie na vykurovanie je cca 10%.
S produktovým radom Schöck Sconnex® prenáša spoločnosť Schöck svoje skúsenosti s prvkami Isokorb® z balkónov na steny a stĺpy a ponúka tak užívateľsky prívetivé a vysoko kvalitné riešenie, ktoré prispieva k trvalo udržateľnému konceptu budov.
S prvkami Sconnex® typ P, typ W a typ M je možné priamo a trvalo termicky prerušiť steny a stĺpy. Sconnex® ponúka efektívne, elegantné a esteticky pôsobivé riešenie obzvlášť pri prerušení termicky namáhaných stavebných konštrukciách, ako sú steny a stĺpy v nevykurovaných miestnostiach, pri zalomených fasádach, podjazdoch, kolonád, pavlačí a podobne. Prvky Sconnex® tu účinne zabraňujú vzniku tepelných mostov a zaisťujú spoľahlivú ochranu pred stavebnými poruchami vplyvom kondenzácie vodných pár a plesní.

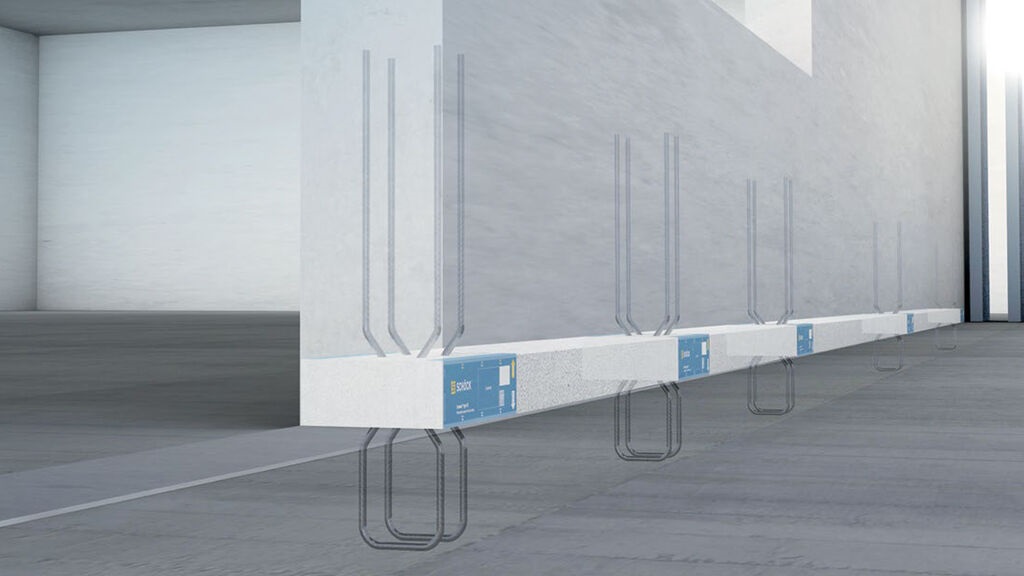

Prvok k prerušeniu tepelného mostu pri železobetónových stenách Schöck Sconnex® typ W prenáša veľmi vysoké tlakové, ťahové a šmykové sily v pozdĺžnom aj priečnom smere voči stene. Prenos zaťaženia je možné pritom optimálne ovplyvniť úpravou vzdialenosti medzi prvkami a voľbou vhodného typového variantu.
Vďaka prvkom Schöck Sconnex® sa redukuje resp. úplne odpadáva nákladná tepelná izolácia stropov odspodu a jej vyvedenie na nadväzujúce konštrukcie, čo optimalizuje náklady.
Pretože už nie je nutné vyvádzať tepelnú izoláciu na nadväzujúce konštrukcie, je možné železobetónové steny realizovať tiež z atraktívneho pohľadového betónu.
Vynikajúce tepelne izolačné vlastnosti prvkov Schöck Sconnex® redukujú tepelné mosty pri železobetónových stenách a zvyšujú energetickú účinnosť celej budovy.
Vysoké povrchové teploty stien spoľahlivo chráni stavebná konštrukcia pred potuchami vplyvom povrchovej kondenzácie a plesní tiež za nepriaznivých okrajových podmienok.
S prvkami Sconnex® možno optimálne vyriešiť problematiku tepelných mostov z hľadiska stavebnej fyziky aj estetického dojmu. Tieto produkty redukujú tepelné mosty a umožňujú realizovať neprerušenú tepelne izolačnú vrstvu – a v mnohých prípadoch dokonca s nižšími nákladmi. Schöck Sconnex® typ W je prvok pre železobetónové steny, ktorý zabraňuje tepelnému toku zo stien do stropnej alebo základovej dosky.
Sconnex® typ P je produktové riešenie na zníženie tepelného toku v štvorcových železobetónových stĺpoch. Skladá sa z tepelne izolačného prvku a výstužného prvku, ktoré sú oba nutné pre prenos zaťaženia. Tepelne izolačný prvok má pevnú štruktúru z ľahčeného betónu, ktorého špeciálne vlastnosti výrazne znižujú tepelný tok, takže nie je nutné vyvádzať tepelnú izoláciu na stĺpy.
Spoľahlivým dokladom o vhodnosti tohto prvku pre železobetónové stĺpy s rozmermi 250 x 250, 300 x 300, 350 x 350 a 400 x 400 mm a ďalšie podľa technických informácií, je nemecké stavebné technické schválenie Z-15.7-351. Sconnex® typ P je jediným napojením stĺpov, ktoré bolo certifikované pre použitie v pasívnych domoch, čo potvrdzuje jeho vynikajúce stavebno-fyzikálne vlastnosti.
Pri použití prvkov Schöck Sconnex® odpadáva neestetické a nákladné vyvádzanie tepelnej izolácie na nadväzujúce konštrukcie, vnútorný priestor je možné lepšie využiť a pritom realizovať dokonca podzemnú garáž a pivnice z pohľadového betónu.
Vysoko kvalitné a zároveň zdrojovo úsporné riešenia detailov sú základom pre trvalo udržateľný koncept budov.

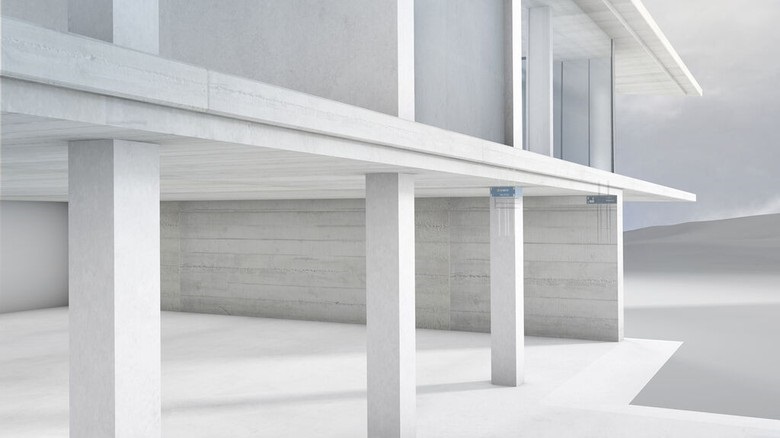

Prvok Sconnex® typ P prerušuje tepelný most priamo pri hlave stĺpu. Zvyšuje tak stavebno fyzikálnu kvalitu budovy a zaisťuje bezpečné projekty.

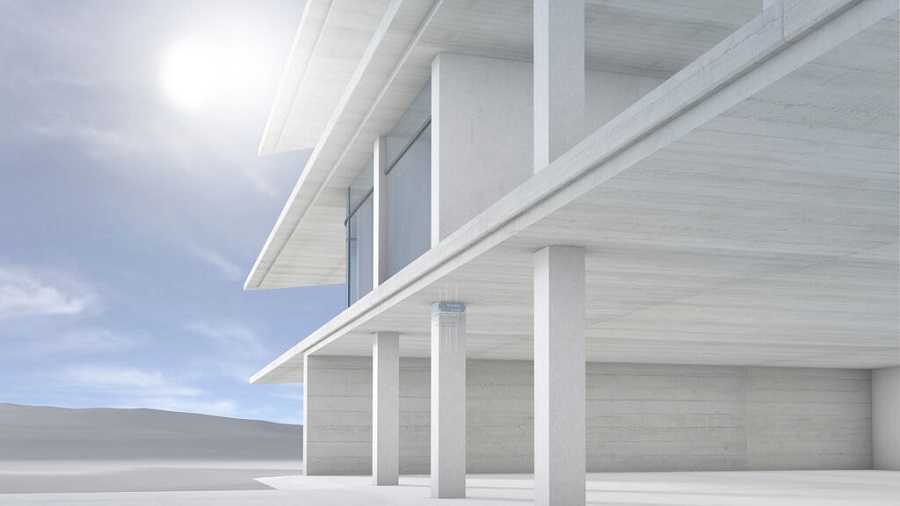

S prvkami Sconnex® typ P možno optimálne vyriešiť problematiku tepelných mostov pri železobetónových stĺpoch z hľadiska stavebnej fyziky aj estetického dojmu. Tieto produkty redukujú tepelné mosty a umožňujú realizovať neprerušenú tepelne izolačnú vrstvu. Schöck Sconnex® typ P, vyvinutý špeciálne pre železobetónové stĺpy, účinne termicky prerušuje napojenie medzi železobetónovou doskou a stĺpom. Je pritom schopný preniesť veľmi vysoké tlakové sily. Vďaka vynikajúcim tepelne izolačným vlastnostiam prvku Sconnex® typ P možno výrazne redukovať tepelný most, takže odpadá vyvádzanie tepelnej izolácie na stĺpy. Pozrite sa na jeho zabudovanie pri štvorcových železobetónových stĺpoch.

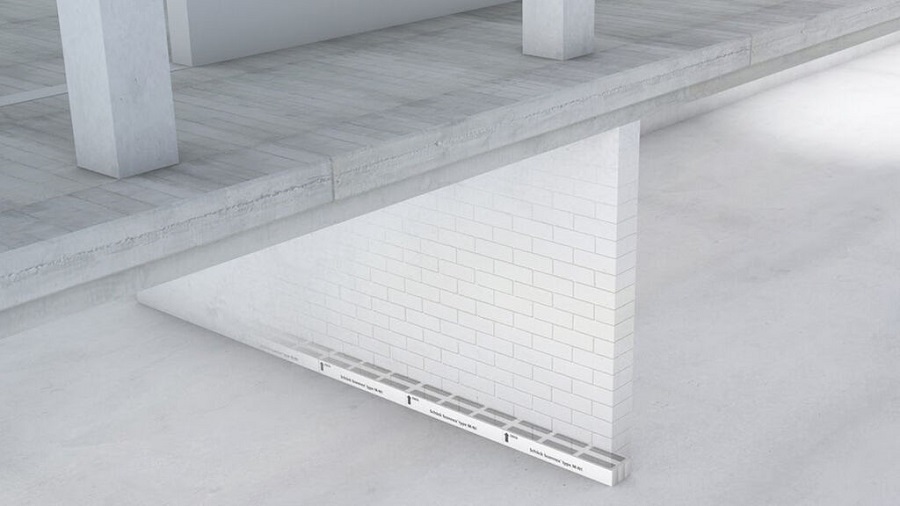

Oblasť päty muriva založeného na základoch alebo nevykurovanom suteréne patrí k rizikovým detailom z hľadiska problematiky tepelných mostov. Obzvlášť medzi zateplením obvodových stien zapusteným pod úroveň terénu (tzv. perimeter) a tepelnou izoláciou podlahy dochádza ku kritickým tepelným stratám vplyvom nehomogénneho materiálu a geometrie konštrukcie. Vzhľadom ku stále rastúcim požiadavkám na tepelnú ochranu je treba toto slabé miesto v zateplení pri päte muriva účinne eliminovať. Efektívnym prerušením tepelného postu pri päte muriva sa zabráni vzniku presní a stavebným poruchám muriva a zároveň sa ušetria náklady na vykurovanie.
· Vynikajúca ochrana
Schöck Sconnex® typ M nie je prakticky vôbec nasiakavý a vďaka svojim hydrofóbnym vlastnostiam spoľahlivo zabraňuje prenikaniu vlhkosti do stien behom vyhotovovania stavby. Tepelná izolácia od samého počiatku spoľahlivo zamedzuje kondenzácii vodných pár, vzniku plesní a tým aj stavebných porúch.
· Bezproblémové zabudovanie
Vďaka geometrickej presnosti vyhotovenia prvkov je následná práca s lícovými tehlami a tenkovrstvou maltou jednoduchá a presná. Z dôvodu jednoduchej manipulácie má prvok dĺžku 0,75 m, čo odpovedá obvyklému rastru murovania, a je vhodný tiež pre vyhotovenie s vonkajšou prímurovkou.
· Istota pri projektovaní
Okrem pevnostných tried tvárnic v tlaku 6 a 20, ktoré sú k dispozícii, je možné dimenzovanie podľa zjednodušeného postupu uvedeného v DIN 1053-1 a podľa zjednodušených metód výpočtu podľa
Text a foto: Schöck-Wittek s.r.o.
